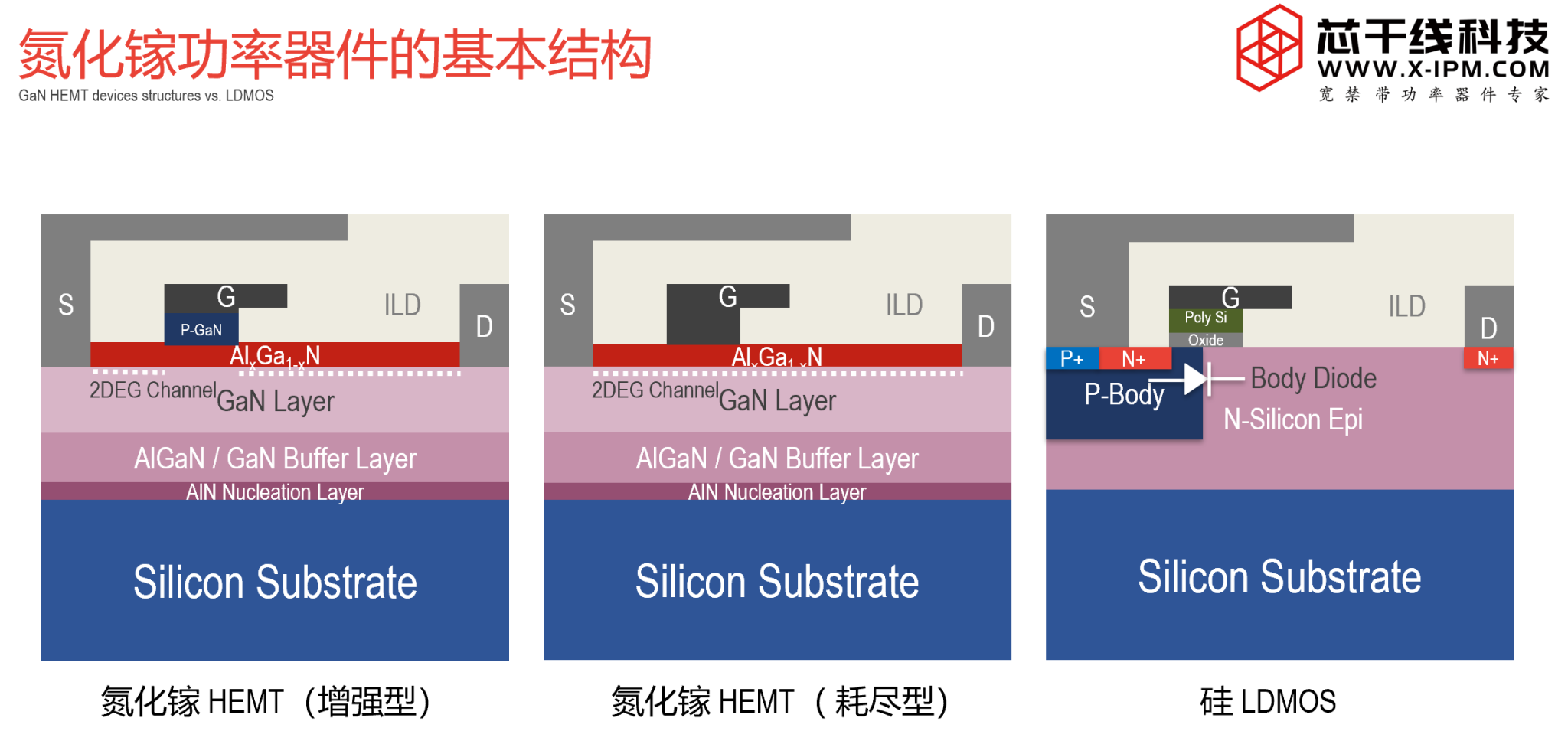

最左邊是我們常見的增強型，也就是常關型氮化鎵器件；中間的是耗盡型，也就是常開型氮化鎵器件，最右邊的硅的LDMOS。我們看到這三者有很多相似的地方：首先他們都是橫向器件，源極、漏極、門極都在芯片的上表面。漏源極電流Ids在芯片的上表面橫向流動。第二，他們都是在硅襯底上長外延。不同之處在于硅LDMOS上長的是硅材料外延，并使用離子注入的方式來實現P/N結摻雜，而氮化鎵器件則是利用MOCVD生長氮化物外延層。第三，氮化鎵和硅LDMOS都是通過芯片表面的導電溝道來導電。增強型氮化鎵和耗盡型氮化鎵的本質區別在于門極未加任何電壓的時候，二維電子氣導電溝道是否是導通的。如果不做特別的工藝設計，氮化鎵天生是耗盡型器件，二維電子氣導電溝道需要門極施加負壓來關斷。增強型氮化鎵器件，因?yàn)樵阡X鎵氮阻擋層和門極金屬中間還有一個叫p-GaN的層，這種設計使得門極下方的二維電子氣溝道初始狀態是斷開的，實現了常關的功能。
