一、電動兩輪車——主流廣泛的出行方式
電動兩輪車是目前主流、廣泛普及的出行方式，主要分為如下三類：電動自行車、電動輕便摩托車和電動摩托車。其中電動自行車作為一種既低碳又便捷的短途出行工具，廣泛應用于個人出行、外賣配送以及共享出行等領域。
據統計，2023年底國內電動兩輪車保有量突破4億臺，超過汽車的3.1億。
二、充電機問題的優化迫在眉睫
隨著電動兩輪車數量的不斷增長，頻繁出現的充電起火事故卻令人擔憂，多個省份均已明確禁止電動車進電梯、進樓等相關政策。室外充電的需求越來越多，防塵防水顯得尤為重要，傳統方案的防塵、防水等級往往會帶來充電機體積的大幅度增加，大大降低充電機的便攜性。
隨著人們對短途出行的需求越來越高，對電動自行車的性能要求也越來越高，充電速度慢、充電效率低、續航能力短、安全性弱等成了用戶最大的痛點。
針對這些痛點，市場上已經出現了一些解決方案，如智能充電站、快速充電技術等。隨著技術的不斷進步和市場的不斷發展，相信這些痛點也將逐步得到解決。因此，對于電動兩輪車充電機廠商來說，需要不斷創新和提升產品品質，以滿足消費者的需求，并在競爭中脫穎而出。
三、芯干線科技充電機方案
芯干線科技作為第三代功率半導體器件的先行者，一直專注在服務未來電源科技領域。公司憑借先進的第三代功率半導體技術，推出了多款具有創新性和實用性的方案，這些方案能夠精準地解決當前電動兩輪車充電機存在的充電速度慢、效率低以及體積大等難題，進而滿足各類客戶的多樣化需求。
1、 芯干線核心方案
|
功率 |
168w |
180w |
240w |
350w |
500w |
|
電壓 |
41V-58.6V輸出 |
41V-58.6V輸出 |
41V-58.6V輸出 |
41V-58.6V輸出 |
41V-58.6V輸出 |
|
PFC電路 |
X3G6509B8 |
X3G6509B8 |
X3G6509B8 |
X3G6509B8*2 |
X3G6509B8*2 |
|
LLC電路 |
X3G6516B5 |
X3G6516B5 |
X3G6516B5 |
X3G6509B8 |
X3G6509B8 |
|
同步整流電路 |
XUS015N9X55*2 |
XUS015N9X55*2 |
XUS015N9X55*2 |
XUS15004NTL4*2 |
XUS15004NTL4*2 |
2、 方案特性

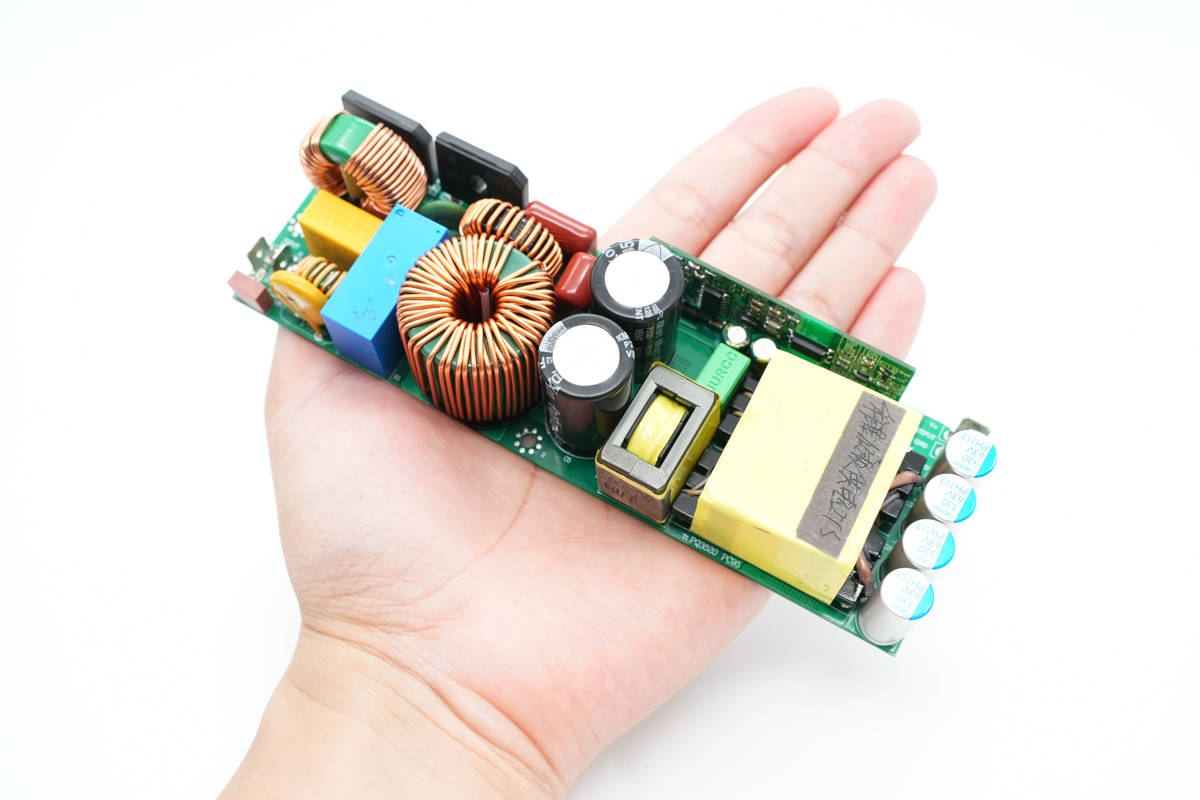

以500W充電機為例，充電機在PFC升壓開關管和LLC開關管中使用芯干線氮化鎵器件，型號為X3G6509B8，PFC升壓整流管采用XD6506F8碳化硅二極管。
外觀尺寸僅為160x50x40mm，最大程度地減小了體積，同時，功率密度達到了驚人的1.5625W/cm^3，其中PFC級的開關頻率為 100K ，LLC級的開關頻率為 250K。
芯干線第三代半導體功率器件的使用，有效降低損耗，提升轉換效率，極大的改善了大功率開關電源產品的使用體驗。
3、 方案優勢
第三代半導體材料如氮化鎵(GaN)和碳化硅(SiC)具有極高的工作溫度和擊穿電壓，能夠在極端環境下工作，適用于高壓和高功率應用, 具有高電子遷移率和低電阻，使得第三代半導體器件能夠支持更高的操作頻率，適用于高速通信、雷達和衛星通信等領域, 能夠?qū)崿F(xiàn)更高的電流密度和功率輸出，適用于需要高功率密度的應用，如新能源汽車和5G通信，具有較強的抗輻射性能，適用于軍事和空間等特殊領域, 具有較高的電子飽和漂移速率和鍵合能，能夠快速傳輸電子，降低功耗。
除了電學特性外，第三代半導體的光學性能也非常優越，能夠發揮出高效率的光電轉換效果, 具有更高的熱穩定性、電化學穩定性和較低的漏電流，使得第三代半導體器件更可靠耐用。
所以，充電機中芯干線第三代半導體功率器件的應用，顯著降低了電源的散熱要求、縮減了電源的體積、提高了充電速度、降低了功耗，并有效提高了充電機的安全性能。
4、 方案樣機測試結果

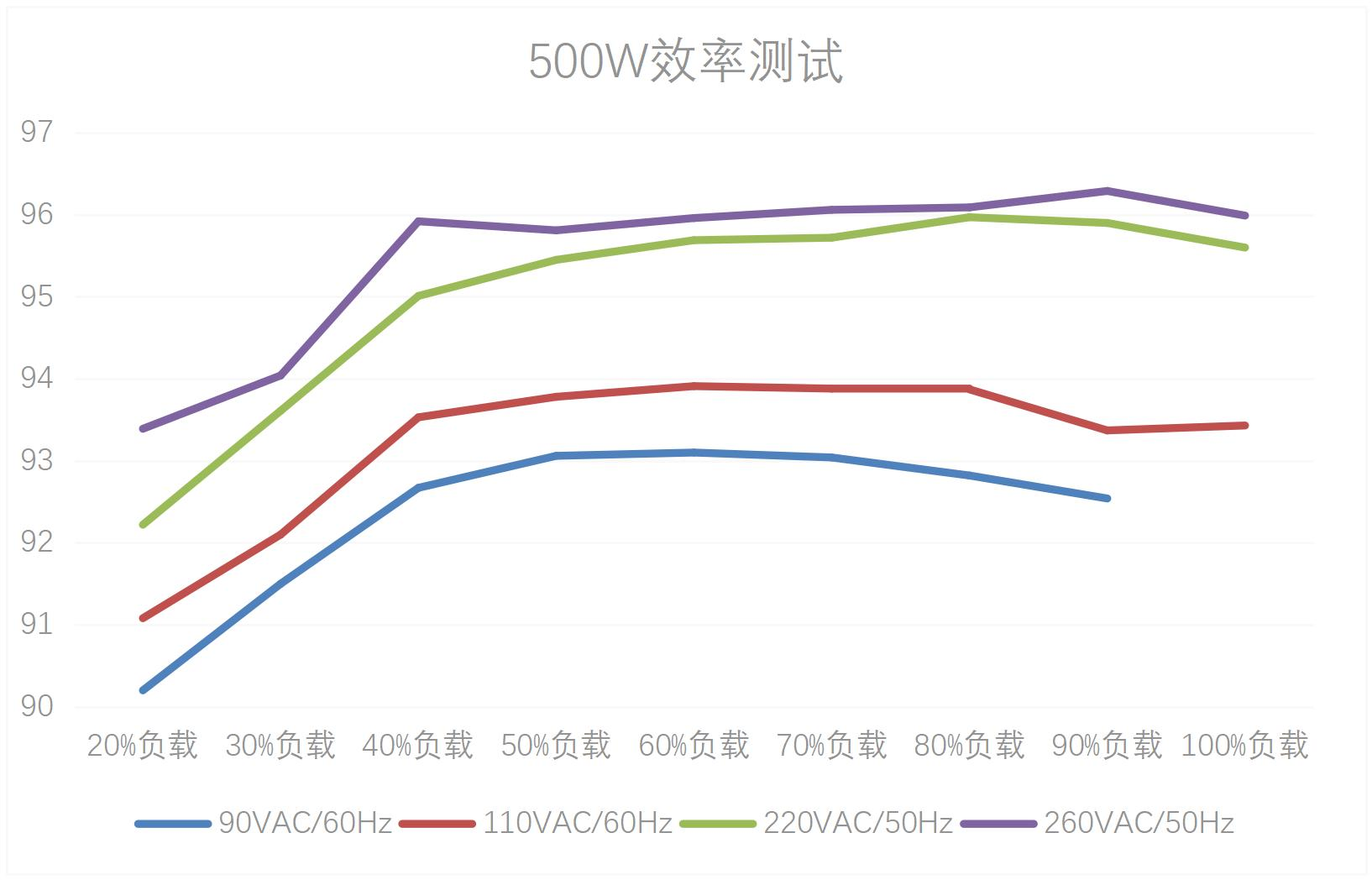

樣機測試效率

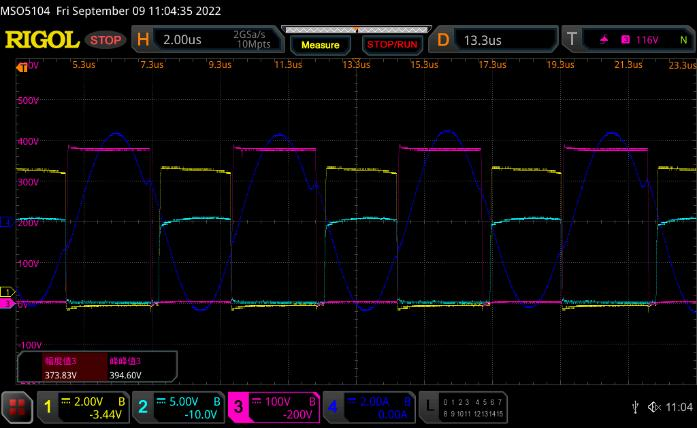

@Vin=220Vac 100%負載

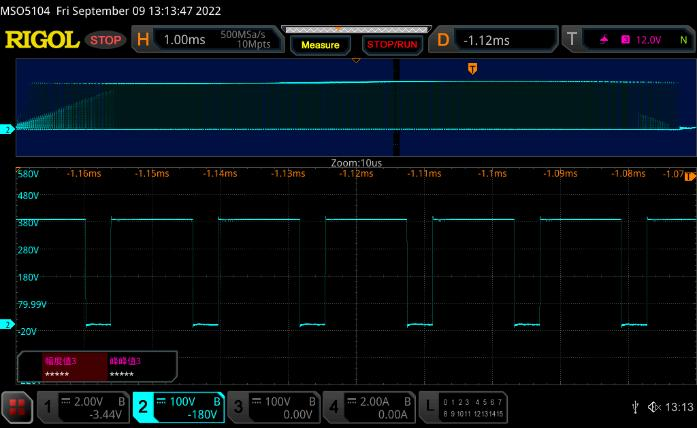

PFC GaN HEMT Vds波形@Vin=220Vac 100%負載

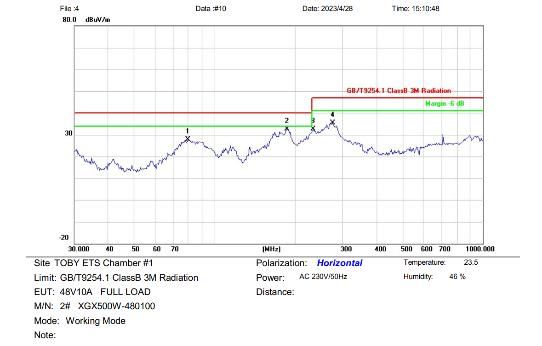

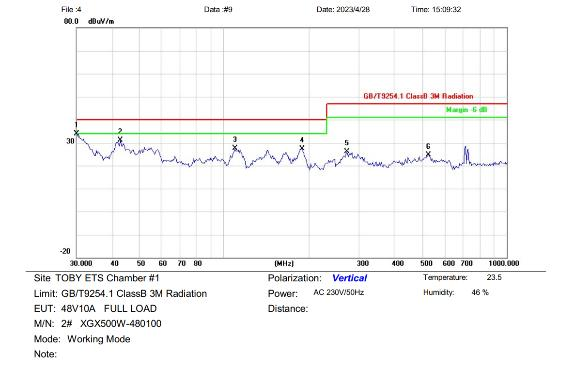

輻射測試
芯干線科技的兩輪車充電機方案非常出色，它支持多種功率充電，具備高整機效率、寬輸入電壓范圍、輻射傳導裕量足及低成本等諸多優點。
更值得一提的是，方案中使用的第三代半導體核心功率器件，均為芯干線科技自主研發量產的型號，這充分展示了公司在半導體技術領域的深厚實力。經過實際測試驗證，該方案設計完全滿足“新國標”規范，為用戶提供了安全、高效、可靠的充電體驗。這樣的充電機方案，無疑將極大地推動電動兩輪車行業的發展，讓人們的出行更加便捷、舒適。
